本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音带电机的组变配动力箱的效用： 1、科学的配资交流电源。 2、以便于对控制电路的升降运行。 3、有较高的安全预防预防等级划分，能准确的体现集成运放的导通睡眠状态。

项目名称：656KW静音并网发无刷电汽轮汽车发电机单机配电箱主要元件明细清单
变配开关箱主耍零件请单
顺序号	简称	技术参数尺寸规格	机构	规模	厂
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站汽轮广西顶博发电机组制造组的控制机	HGM6110	只	1	众智
3	火力发主轴电机时速把握器	C2002	只	1	孚创
4	交流电电源适配器电源模块	DC24V	只	1	众智
5	超小型里面继电热器	HH54P    DC24V	只	2	正泰
6	中大型之间继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

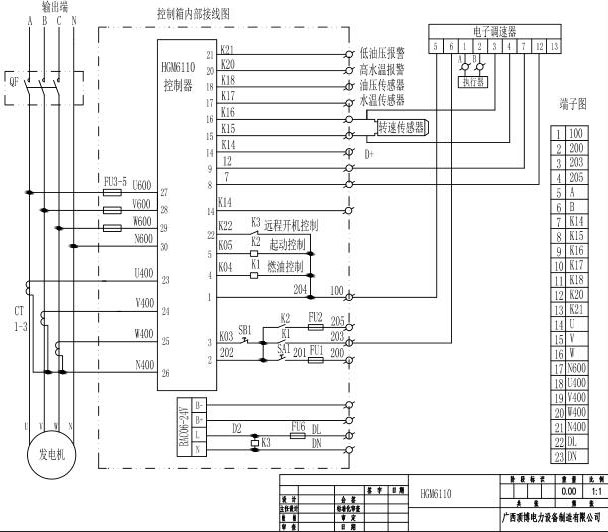

656KW广西顶博发电机组制造单机配电箱元件线路图
