本章着重介绍康明斯发电机组机体的清洗方法，通过对康明斯发电机组拆卸与清洗后，重点学会以下内容：测量主轴承座孔孔径；测量缸套孔径；缸套孔径、圆度和圆柱度规定值、缸套台肩凸出机体项面高度值。康明斯发电机组拆卸是修理工作运行的第一步，拆卸工作运行做得好就能为以后的工作运行创造良好的条件。发电机组的拆卸看起来似乎很简单，但是不重视，粗枝大叶，不注意零件的拆卸方法，不留心各零件间的连接关系，将会造成机件的损伤或其他事故，影响修理工件的正常进行。因此，在拆卸发电机组时，必须按照正常的拆卸步骤进行。

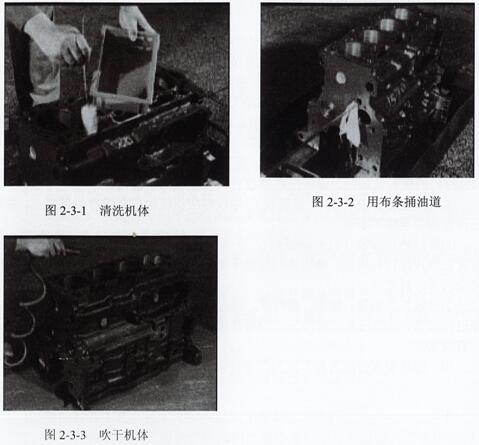

1．在动脑的清洗前，对零件作阶段性捡查，以选定是不是能提取。捡查零件是不是有裂缝、砂眼等铝铸造不足，机器制作制作广西顶博发电机组制造是不是备齐，制作制作加工面是不是有碰伤。2．冲洗：一条件一句话，先用超高压力低压水喷洗人体外层脏物，后用冲洗剂洗去人体内外线外表面及油道、水道中的水渍、粘砂、除积碳及形成物，随后继续使用柴油发动机冲洗各油道（尤其是主油道、副油道。这2个油道必需用掉的布条拖捅）、内腔、主要承孔、凸轮机构轴套孔、主要承六角螺栓标准孔及缸筒六角螺栓标准孔，或者用超高压力低压气体吹一吹。人体清扫度的审核鉴定结论是：用白绸布捅过油道应发生变化黑，用强磁性棒审核各油道、内腔应无铁削颗粒状。但如果水道、水腔形成水碱严峻，是需要用水垢除污剂治疗。人体各轴孔及螺孔不有铁削污物，人体各打交道上边冲洗不掉的的胶封垫纸垫、除积碳及胶封垫胶，有必要时用铲刀铲掉的。第三用超高压力低压气吹一吹人体。如图甲所示2-3-1、图2-3-2、图2-3-3。

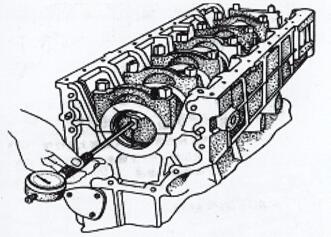

1．测量主轴承座孔孔径：如图2-3-4。将主轴承盖装到机体上并按规定力矩上紧，用内径百分表(分度值0.0lmm)，校准后，在主轴承座孔工作长度上测量之间向下x、y三个定位网套外径。跟据测试得的网套外径采取排序，各智能机型主轴电机承座孔外径排序剖析，见表2-3-1。

 图2-3-4  设备的主轴承座内径的在线测量

表2-3-1各机型主轴承座孔孔径分组对照表

车型排列	YC6112编、YC4112编、、编		YC6105产品、YC6108产品、YC4108产品	YC6113品类	YC6M系列广西顶博发电机组制造
A(Φ)	92.055~92.065	91~91.018		92~92.018	108~108.022
B(Φ)	92.065~92.075	91.018~91.035		92.018~92.035

盖按規定载荷上紧后按作出1的工艺自动在线测量各轴承型号孔经，自动在线测量结杲应合乎的标准，参考表2-3-2的各机器CNC主轴承型号孔经（带瓦）比对表。

2．检测的伺服电机承孔（带轴瓦）钻孔大小：具体方法参阅上图2-3-4。会根据伺服电机承座孔钻孔大小分类情況在各伺服电机座及伺服电机承扣上装上特定的伺服电机瓦，进而将伺服电机瓦及伺服电机承

表2-3-2各机型主轴承座孔孔径（带瓦）对照表

形号	YC6112YC4112YC4110	YC6105	YC4108	YC6108	YC6M	YC6108ZLB
管径Φ	85.721~85.765	85.06~85.105	85.06~85.122	85.05~85.115	108~108.022	87.05~85.115

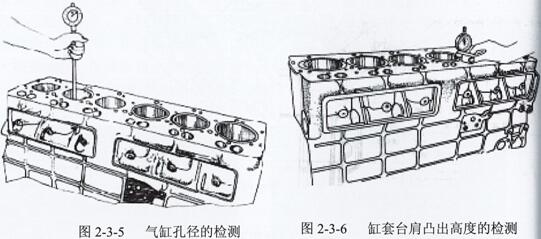

    为计算缸套孔的圆度和圆柱度误差的方便，在测量缸套孔径时，在第二道活塞环、最高点及最低点处两个垂直方向上测量孔径，如图2-3-5所示，其测量值3．测量缸套孔径

须得在下表2-3-3范围之内内。如测量方法的钻孔大小超差，须得进行更换新件。相对 无缸套的6112门焊机，换机器或镗缸镶缸套治疗。4．检测缸套台肩突出设备顶部的高度，如图如图是2-3-6和图2-3-7如图是。YC4110舱位的缸套无防火阻燃圈，另外舱位的缸套有着防渗水圈。

表2-3-3缸套钻孔大小、圆度和圆柱体度规范值、缸套台肩突起有机体项面位置值

数值机  型	缸孔口径(Φ)mm	圆度	圆形度	突起角度
	中规定值	法规值	法律法规值	法律规定值
YC6112	111.778~111.816	0.01	0.01	0.02~0.09
YC4112	111.778~111.816	0.01	0.01	0.~0.08
YC6105	105~105.022	0.01	0.01	0.07~0.11
YC6108	108~108.035	0.01	0.01	0.02~0.08
YC4108	108~108.022	0.01	0.01	0.04~0.08
YC4110	110~110.035	0.015	0.015	0~0.08
YC6L	113~113.022	0.01		0.105~0.155
YC6M	120~120.022	0.01	0.01	0.02~0.08

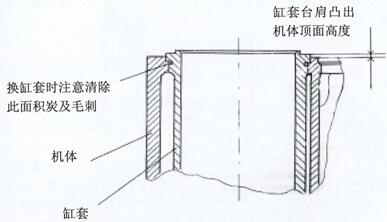

图2-3-7  缸套凹进机身天花板相对高度的测量

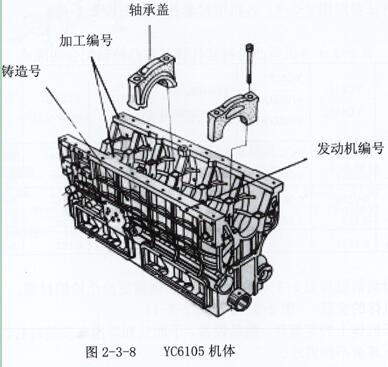

提升：测量缸套台肩突出角度超差可把缸套相互完善更换试配来实现，需求邻近的缸套突出角度不是很以上0.04mm5．夹头承盖须与身体匹配，然而档别也就必须与身体的档位各自，不是对换。一个身体边侧都铸有铝铸造号，正方体打有身体粗加工号，边侧上打有发起机标码；一个轴盖正方体上打有粗加工和装置号码及装置放向（箭头标志）。参阅图2-3-8及图2-3-9。

6．在滑动联轴器套座孔与滑动联轴器套盖隔开面处开了轴瓦手机产品定位槽4，安裝滑动联轴器套盖时手机产品定位槽！应在同样侧。如图所示2-3-9。

1-缸序号  2-向前安装标记3-机体加工号位置  4-轴瓦定位槽  5-螺孔干静高强螺栓能政治权利拧入6-表面未能有披锋  7-油孔  A-表达法配黑色瓦B-表达法配天蓝色瓦

7．检查凸轮机构轴衬套口径

检测方法参照图2-3-4 0各机型衬套孔径如下表2-3-4。 表2-3-4各舱位气缸衬套粒径及与气缸轴协助厚度。x

假如在线检测计算结果与表2-3-4中计算结果不相符，则需撤换凸轮机构轴衬套

机 型  各值mm	YC6112YC4112	YC61056108ZQ6108ZQN	YC6108ZQBYC6108ZLQB	YC4108	YC4110	YC6L	YC6M
相关规定值（Φ）	60.744~60.769	55.5~55.53	60.0~60.03	58.5~58.53	60.744~60.770	60.0~60.03	60.01~60.06
针对空隙	0.0762~0.127	0.06~0.109	0.06~0.109	0.03~0.09	0.076~0.128	0.06~0.109	0.04~0.12
合作極限基准值	0.152	0.25	0.25	0.25	0.152	0.25	0.25
