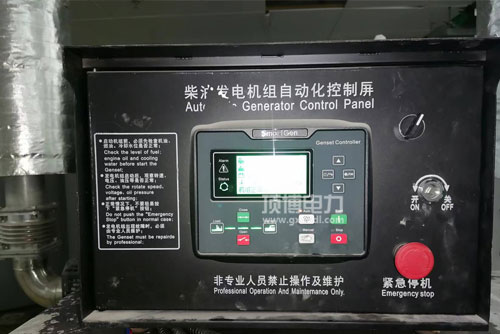

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号端口号为强制电动阀门衔接端。采用1mm2或更粗的多芯铜芯参与衔接。强制电动阀门端不辨别正负极极，但以免与地线、电机外壳串电。搭配的强制电动阀门为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号服务器服务器端口号为转动速度数据信息连结端，5#服务器服务器端口号为数据信息填写端，6#服务器服务器端口号为共地端。当转动速度数据信息源被众多装备公用设施的的时候，需要确认共地端统一标准。

当调整器用途到相对较更复杂的电磁振动器环镜中时，转数信号灯接连整车线束尽可能用双绞闭屏线，一起接近感知器左端的闭屏地线应与地面保持良好。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#绝缘端子为外置调准电势差器服务器端口，需要用户依据的控制表面板的多圈电势差器确定转数控制值的调准。

电势器时应用5（4.7）kΩ多圈电势器（元件号：3015105），至少电势器的2#脚（中部表层）相对可控硅调压板的8#绝缘接线鼻子，8#绝缘接线鼻子应并联电路图120KΩ电阻值以不断提高调节不稳性。

广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线鼻子为怠速/程序运作格局面板转换触点按钮插孔，其利用办法为能够 面板转换触点按钮或继电热器与7#接线鼻子连在一起。面板转换触点按钮或继电热器短路时，可控硅调压板工作的于程序运作格局；面板转换触点按钮或继电热器无法接通时，控速板任务于怠速策略。

54296674/4296675电子设备调速器管控器公众地线：11#接插件为自备的公众地线，一般来说不必须进行连接。

衰减接插件：A、B#接插件为扩大的衰减接插件，采用于增益控制优化仍没法需求平稳性的要求的比较特殊问题。应用形式：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.开关交流电源技巧灯：当开关交流电源科学合理连入经常亮，反接时总闪。b.怠速警示灯：当主设备的读取占据怠速办公心态常常亮（7脚和10脚短接）c.伤害指令灯：主设备有伤害总是亮
