今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

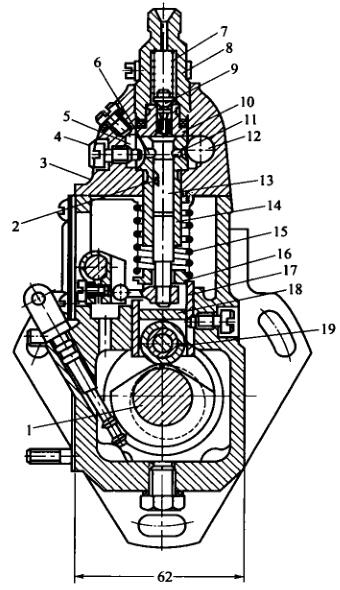

   I号喷油泵的分泵构造图

1-低压进气软管插头; 2-油多阀; 3-油多阀块; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵气弹黄片; 8-油门支撑杆;  9-改善臂; 10-轴承轴; 11-稳固接盘; 12-输油管管道泵偏心距轮; 13-输油管管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动安装盘; 18-从动盘; 19-泵壳; 20-滑套; 21-较正气弹黄片; 22-油位修改螺栓; 23-怠速定位螺栓; 24-绕城高速定位螺栓; 25-调节手柄; 26-调节气弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体制动器总成的主要做用是做到泵油始于時刻的较准性，对于那些多缸柴油发动机机一般说来，还是做到各缸泵油時刻的不对性。起做到功用的区域是滑轮下处到修改保护层垫块上立体的非常H。当喷助力泵轴承轴蜗轮蜗杆与曲轴蜗轮蜗杆相应地位务必时，H越大，注塞泵关闭进油孔的時刻尽早，泵油始于時刻也尽早。反过来，H越小，泵油始于時刻越卡顿。故而要给出结构设计和耐压试验定下为宜的滑轮体事业非常H，以做到泵油始于時刻的较准性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-精准定位螺丝; 5-回油道; 6-回油孔; 7-冒油阀拉簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵拉簧; 16-拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  关于多缸机，各分泵的H值应等于。修改垫件在喷液压油泵出产时均已调好，切勿轻易对换。垫件是用耐磨花的材料结合齐头并进行热加工处理以不断提高强度，但是用中容易磨花。如长的时间段用后磨花较多，可换面用。

  喷高压液压汽油泵泵体分两排多台分，喷高压液压汽油泵上体主要应用在按照轴向轴向柱塞泵泵泵泵泵偶件及有油阀偶件，阴道主要应用在按照轴承轴、滚轴体和输高压液压汽油泵等。泵体前侧东部还有检视窗孔，为了检杳和修整提供的发动机转速。下端有检视齿轮油面的检视孔。喷高压液压汽油泵上体中含条油道，与各轴向轴向柱塞泵泵泵泵泵套筒外的马蹄形油槽相联。马蹄形油槽则与轴向轴向柱塞泵泵泵泵泵套筒上的进、回油孔相联。由输高压液压汽油泵供来的低压低油按照进油管线接头管线接头管线接头进人油道中。油道中的静音压为由装在回油管线接头管线接头管线接头内的回油阀调整，一规范保持稳定在5～10kPa依据内。汽压过低，在轴向轴向柱塞泵泵泵泵泵下行带宽时，静音不可以速度快按照进油孔进人轴向轴向柱塞泵泵泵泵泵顶部油腔。当发动机转速不能而使汽压变高时，少量的静音会顶开回油阀进入到静音细滤器中。
